ZEX800微机电力消谐装置

浏览次数: 次  价格:0

一、概述
  在电力系统中,铁磁谐振频繁发生,谐振时会产生过电压,严重威胁系统。铁磁谐振过电压可以在3~220千伏的任何系统中发生,特别是在35千伏及以下的电网中,几乎所有的内部过电压事故均由铁磁谐振引起。铁磁谐振引起的过电压持续时间长,甚至可能长期存在。在分频谐振时,一般过电压并不高,但是PT的电流大,易使PT过热而爆炸;基波和倍频谐振时,一般电流不大,但是过电压很高,常使设备绝缘损坏,造成恶性事故。
ZEX800系列消谐装置是我公司研制的新型智能化电力谐振消除装置,使用简单方便,无需维护,能迅速地消除各种频率的铁磁谐振,准确率高。同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统,适用于无人值守变电站。

二、功能及特点
Ø 适用于配电网各种电压等级。
Ø 可监测四段母线。
Ø 迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。
Ø 能区分外部过电压、铁磁谐振和单相接地。
Ø 采用大功率、无触点消谐元件,消谐迅速、可靠。
Ø 提供一组无源报警节点。
Ø 故障发生时,能显示故障报告(类型、时间、母线段号、电压值和频率)。
Ø 选配的微型打印机可以及时打印故障报告。
Ø 可配置通信接口将相关信息传给上级监控系统。
Ø 保存二十条近发生的故障信息,失电后数据不丢失。
Ø 硬件看门狗电路防止死机现象发生。
Ø 具有完善的自检功能。
Ø 人机接口操作简单方便,全中文菜单,显示信息丰富直观。

三、选型指南

型号



功能



适用

ZEX801

诊断,消谐,显示,通讯,一段母线

10kv及以下系统

ZEX802

诊断,消谐,显示,通讯,一段母线

35kv及以下系统

ZEX801-2

诊断,消谐,显示,通讯,二段母线

10kv及以下系统

ZEX802-2

诊断,消谐,显示,通讯,二段母线

35kv及以下系统

ZEX801-4

诊断,消谐,显示,通讯,四段母线

10kv及以下系统

ZEX802-4

诊断,消谐,显示,通讯,四段母线

35kv及以下系统


四、订货须知
Ø 产品型号、名称及订货数量。
Ø 装置的工作电源额定值。
Ø 其他特殊要求。

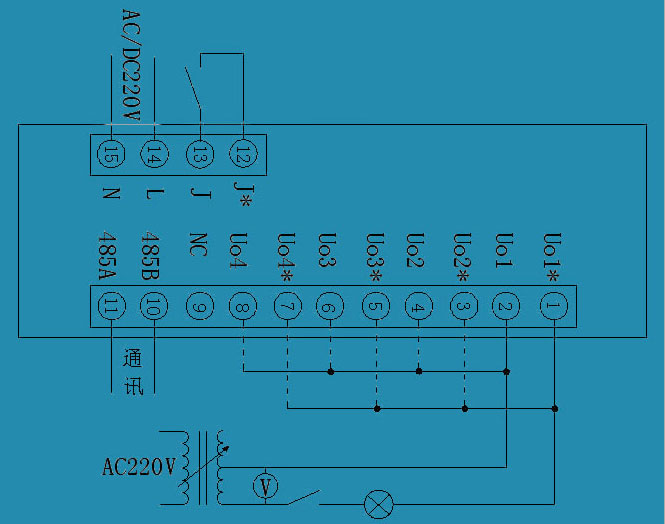

附产品后端子图
