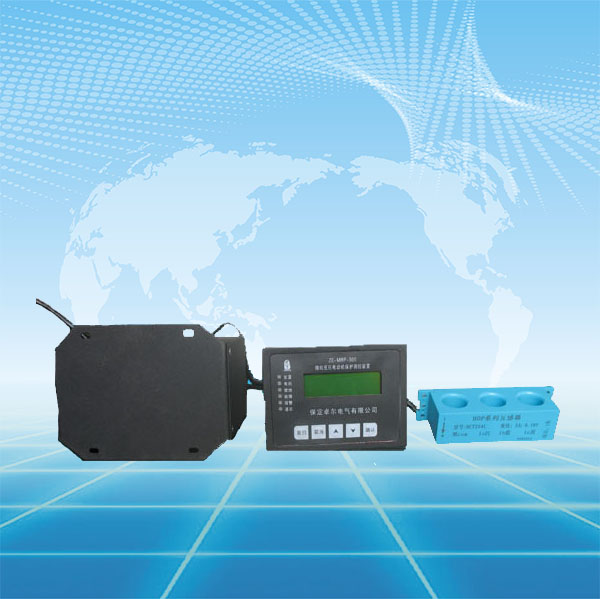

ZEMRP-500型微机低压电动机保护测控装置

浏览次数: 次  价格:0

一、概述
1.1 用途
ZEMRP-500型微机低压电动机保护测控装置(以下简称装置)是我公司研制的低压智能配电产品,该产品针对交流380V、额定功率不大于315kW的低压异步电动机设计,集保护、控制、测量、信号及显示等功能于一体,实现低压电动机的综合保护、测量及操作与控制,为工业生产控制提供了科学有效的现场级保护控制手段。

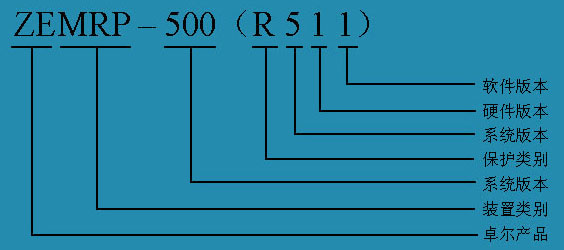

1.2 型号及其含义



二、主要技术参数
2.1 额定数据
a)交流电压:400V;
b)交流电流:
1、专用小型CT输入:100A以下;
2、标准CT:5A;
c)频率:50Hz;
d)电源:AC220V,DC220V,DC110V;允许偏差-20%~+10%。

2.2 电流电压精确工作范围(5%误差)
a) 电流:0.2In~10In(In为额定电流,下同);
b) 电压:10V~240V。

2.3 主要技术性能
2.3.1误差
a) 电流整定误差:1.0A及以上<±5%;
b)定时限保护时间定值误差:2.0s及以上<±5%;
c)反时限保护动作时间与计算值的偏差:<±5%。
2.3.2控制特性
满足从简单的电动机就地/现场直接起动控制,到就地/现场/远控等多种电动机起动控制模式。

2.4 通信接口
可根据用户的需要提供RS485通信接口,ModBus RTU 通讯规约。

2.5 温度影响
装置在-10~+55℃温度下动作值因温度变化而引起的变差不大于±5%。

2.6 触点容量
装置的出口继电器触点导通电流为5A/AC220V。

2.7绝缘性能
2.7.1绝缘电阻
在标准试验大气条件下,装置绝缘电阻满足表2-1所示要求。
表2-1 装置绝缘电阻

试验部位

绝缘电阻>500兆欧

通讯回路对地

用开路电压500V摇表测

交流电压回路对地

电源回路对地

4~20mA回路对地

用开路电压500V摇表测

开入回路对地

开出回路对地

开入回路和开出回路之间


2.7.2 介质强度
在标准试验大气条件下,装置能承受表2-2所示的工频耐压试验,一分钟无击穿或闪络现象。
表2-2 装置工频耐压试验

试验部位

耐压水平(工频/一分钟)

通讯回路对地

500V

交流电压回路对地

2000V

电源回路对地

2000V

4~20mA回路对地

500V

开入回路对地

2000V

开出回路对地

2000V

开入回路和开出回路之间

500V


2.8冲击电压
装置能承受表2-3所示的标准雷电波冲击检验。
表2-3 装置标准雷电波冲击试验

试验部位

冲击电压

交流回路对地

5000V

电源回路对地

5000V

开出回路对地

5000V

开入接点对地

5000V


2.9 抗电磁干扰性能
2.9.1 脉冲干扰试验
能承受频率为1MHz及100kHz衰减振荡波脉冲干扰试验(第一半波电压幅值共模2500V,差模1000V),持续时间不少于2S。在试验期间内,装置不误动或拒动。试验后,装置没有元件损坏现象。
2.9.2 静电放电测试
能承受IEC60255-22-2标准规定的Ⅲ级的静电放电试验。
2.9.3 辐射电磁场干扰测试
能承受IEC60255-22-3标准规定的Ⅲ级的辐射电磁场干扰试验。
2.9.4 快速瞬变干扰试验
能承受IEC60255-22-4标准规定的Ⅲ级快速瞬变干扰试验。

2.10 功率消耗
a) 电源回路:在额定工作电压下,正常工作时<5 W,动作时<5.5 W;
b)交流电压回路: <1VA/相(Un=100V);
c) 交流电流回路: <1VA/相(In=5A);

如需详细说明书,请致电0312-6770513
