一、产品概述
中性点的运行方式不同，其技术特性和工作条件也不同，因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。

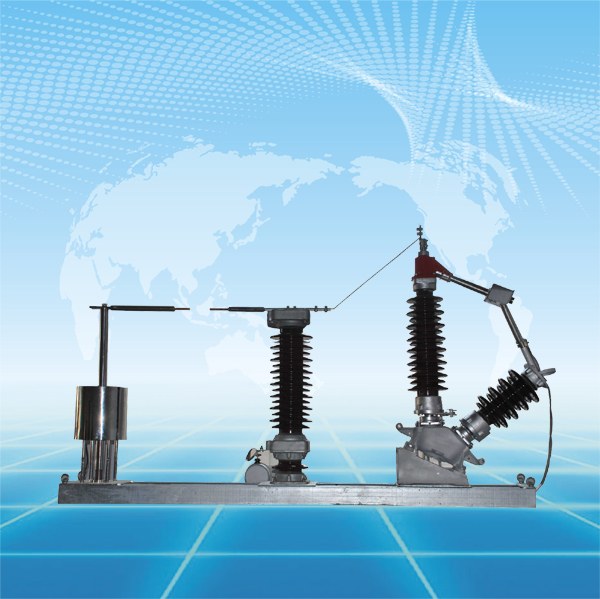

ZEZJB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。
二、型号含义

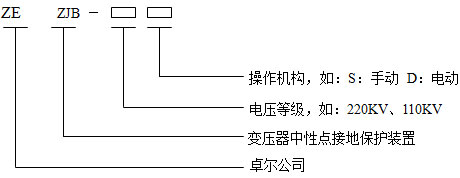

型号举例：ZEZJB-220S 则为保定卓尔电气有限公司生产的220KV变压器中性点接地保护装置，操作机构为手动操作。
三、技术数据
ZEZJB型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的技术数据如下表：
|
产品 |
变压器额定电压 |
变压器中性点 |
隔离开关 |
氧化锌避雷器 |
放电 |
电流互感器 |
||||||
|
雷电全波和截波耐受电压 |
1min |
额定电流 A |
操动机构 |
额定 |
持续运行电压 |
直流1mA |
8/20µs雷电冲击电流残压 kV |
工频放电电压 kV |
型式 |
变比 |
||
|
ZEZJB-220 |
220 |
400 |
200 |
630 |
CS14G |
144 |
116 |
205 |
320 |
166 |
环氧树脂浇注全封闭支柱式 |
100/5 |
|
ZEZJB-110 |
110 |
250 |
95 |
630 |
72 |
58 |
103 |
186 |
83 |
|||

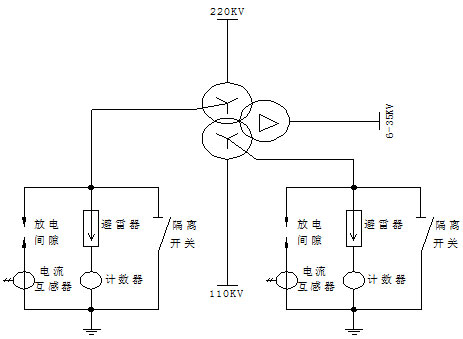

四、原理接线图
五、使用须知
1. 订货时应告知变压器额定电压，电流互感器变比，隔离开关额定电流、操作机构形式，氧化锌避雷器额定电压等参数。当未具体指定时，将按本说明书技术数据标准配置交货。
2. 电流互感器二次侧一般设0.5/10P两个次级。供测量保护使用。不用时应将其短路。
3. 连接到变压器中性点的导线截面和型式由用户决定。
如需详细说明书，请致电0312-6770513
